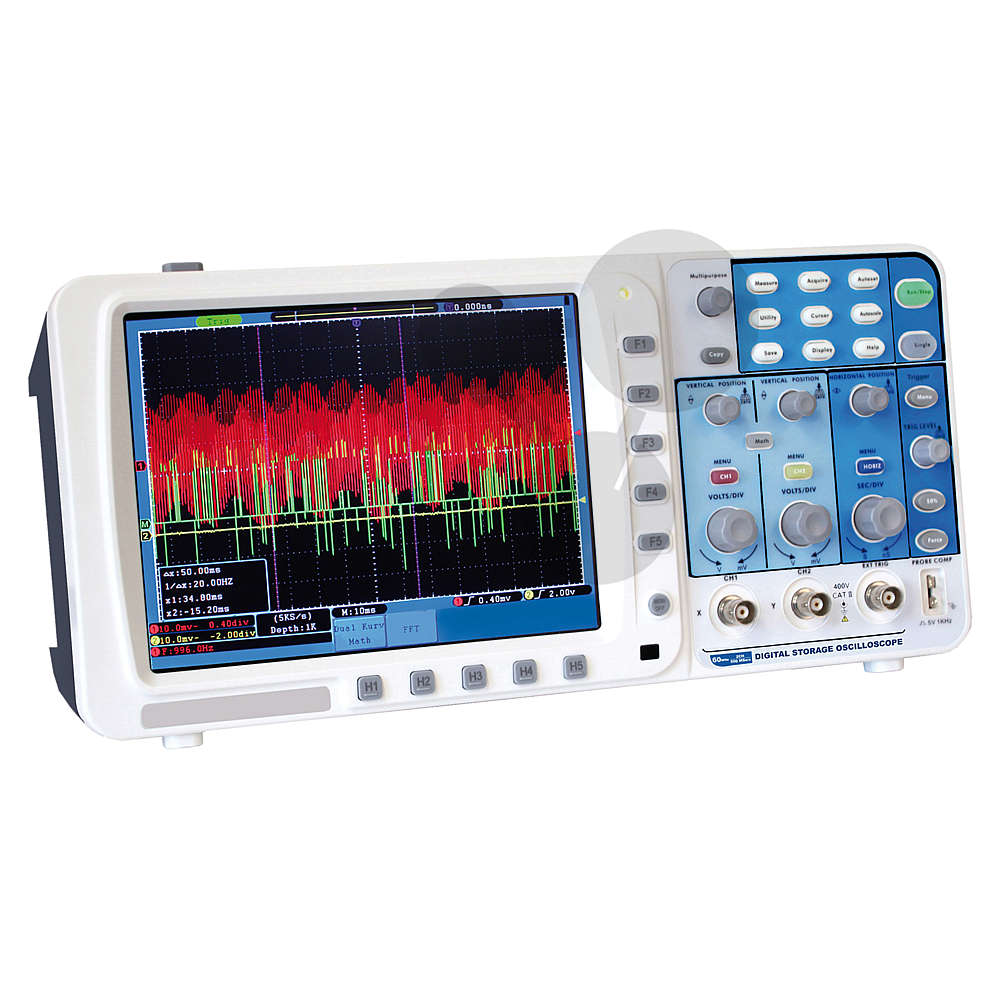

Cyfrowy oscyloskop pamięciowy 60 MHz

Ze złączem USB, VGA
Integracja dzięki sieci LAN

Cyfrowy oscyloskop pamięciowy najnowszej generacji z kolorowym wyświetlaczem wysokiej rozdzielczości, podświetleniem tła, szerokim zakresem pasma i częstotliwością próbkowania, wyjściem VGA, dużą, wewnętrzną pamięcią, portem USB i siecią LAN. Optymalny stosunek ceny do efektywności urządzenia i nowoczesna technologia umożliwiają szereg zastosowań w segmencie edukacji, usług i zabezpieczania jakości.
Wyposażenie:
* kolorowy wyświetlacz TFT o dużej rozdzielczości 800 x 600 punktów i 65536 kolorów
* port USB do transmisji danych w czasie rzeczywistym lub odczytu wewnętrznej pamięci
* możliwy również zapis wartości pomiarowych i wykresów bezpośrednio na masowym urządzeniu magazynującym USB
* wyjście VGA do podłączenia zewnętrznego monitora
* funkcja indywidualnych ustawień i autoskalowania umożliwiająca wygodną obsługę
* złącze LAN do łączenia w sieć
* wewnętrzna pamięć 10 mln. punktów na kanał lub 15 kształtów przebiegu
* 20 automatycznych trybów pomiaru i funkcja FFT
* funkcja PASS/FAIL
Zabezpieczenie: EN 61010-1; CAT II

Dane techniczne:

Pasmo: 60 MHz
Kanały: 2
Wyświetlacz: 20 cm (8") tranzystor TFT (800 x 600 pikseli, 65536 kolorów)
Rejestracja wartości pomiarowych:
* tryb pomiaru: normalny/identyfikacja wartości maksymalnych/wartość średnia
* częstotliwość próbkowania na kanał: 250 MSa/s
Oś pionowa:
* czułość pionowa: 2 mV - 10 V/dz.
* czas narastania: < 5,8 ns
* dokładność DC: +/- 3 %
* rozdzielczość pionowa: 8 bitów (2 kanały jednocześnie)
Oś pozioma:
* skala pozioma: 5ns-100s/dz
* zakres pomiaru: 0,5 - 250 S/s
Wyzwalanie:
* tryb wyzwalania: Edge/Video/Pulse/Slope
* rodzaje wyzwalania: Auto, Normal, Single
* rodzaj sprzężenia: DC, AC, LF, HF
Funkcje pomiarowe:
* 20 automatycznych funkcji pomiarowych: peak-peak, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A->B (rising), delay A->B (falling), frequency, period, min, max
* różnica faz: +/- 3°
Pamięć: 10 mln. punktów na kanał
Napięcie robocze: 100 ~ 240 V AC ef.; 50/60 Hz.

Zawartość:

Oscyloskop, 2 przewody BNC, przewód USB, płyta CD z oprogramowaniem (Windows 2000/XP/Vista/7), przewód sieciowy, 2 sondy, torba i instrukcja obsługi na płycie CD
